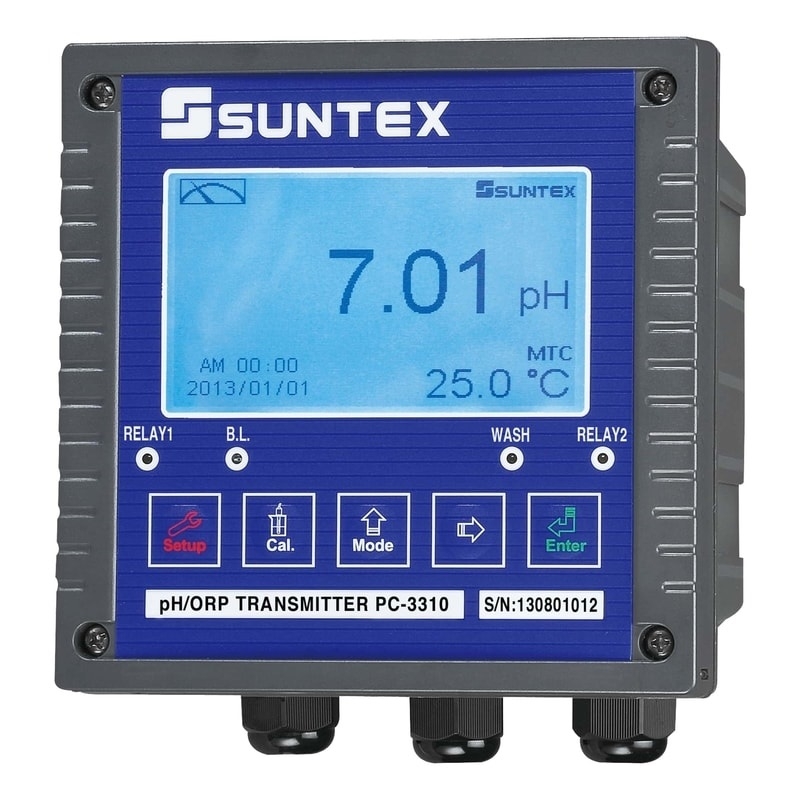

Bộ truyền tín hiệu pH/ORP Suntex PC-3310 / PC-3310-RS

Giới thiệu tổng quan sản phẩm Bộ truyền tín hiệu pH/ORP Suntex PC-3310 / PC-3310-RS

Trong các hệ thống giám sát và điều khiển quy trình công nghiệp khắc nghiệt, độ chính xác và tính liên tục của phép đo pH/ORP quyết định trực tiếp đến chất lượng sản phẩm đầu ra và an toàn xả thải. Thiết bị đo và truyền tín hiệu thông minh Suntex PC-3310 và Suntex PC-3310-RS (Intelligent pH/ORP Transmitters) được nghiên cứu, chế tạo theo tiêu chuẩn quản lý chất lượng quốc tế ISO 9001 Certified từ nhà sản xuất thiết bị phân tích nước Suntex.

Thiết bị sở hữu kích thước tiêu chuẩn công nghiệp 144 x 144 mm, đáp ứng cấp bảo vệ IP65 (NEMA 4X) chuyên dụng cho môi trường ngoài trời, trạm xử lý nước thải hoặc nhà máy hóa chất có độ ẩm và nồng độ hơi ăn mòn cao. Với khả năng tương thích dải cảm biến rộng, tích hợp tính năng tiếp địa dung dịch (Solution-ground), cùng thuật toán lấy mẫu trung bình liên tục (Gradually continuous sample measurements average), dòng sản phẩm PC-3310 Series đảm bảo số liệu đo luôn đạt độ tin cậy cao nhất mà không bị trôi dôi số do nhiễu điện từ trường.

Đặc điểm nổi bật của dòng Suntex PC-3310 Series

• Kích thước chuẩn 144 x 144 mm (Chuẩn 1/2 DIN): Tối ưu không gian lắp đặt tủ điện điều khiển hoặc lắp đặt ngoài hiện trường (Field mounting).

• Cấp bảo vệ IP65 (NEMA 4X) Approved: Vỏ máy kín nước và kháng bụi tuyệt đối, bảo vệ linh kiện vi xử lý trước tác động của môi trường hóa chất, mưa nắng và bụi bẩn công nghiệp.

• Màn hình hiển thị LCM cỡ lớn tích hợp Auto-Sense Backlight: Màn hình đồ họa ma trận điểm hiển thị trực quan thông số đo, nhiệt độ, thời gian thực và trạng thái hoạt động; tự động bật/tắt đèn nền theo cảm biến ánh sáng môi trường và cho phép tinh chỉnh độ tương phản (Contrast setting).

• Giao diện vận hành trực quan (User-friendly operation): Hỗ trợ hiển thị chữ viết và hình ảnh minh họa đồ họa, các ký hiệu rõ ràng, mạch lạc, dễ hiểu, giúp kỹ thuật viên vận hành cấu hình nhanh chóng.

• Bảo mật hệ thống nâng cao: Thiết kế bảo vệ bằng mật khẩu bảo mật (Password) kết hợp tổ hợp đa phím (Multi-key design), ngăn ngừa can thiệp trái phép vào thông số cài đặt của quy trình.

• Hệ thống cảnh báo bằng 3 đèn LED riêng biệt (Three separate LED indicated alarms): Cho phép nhận diện tức thì trạng thái báo động (Relay 1, Relay 2, Wash, B.L.) từ khoảng cách xa trong phân xưởng.

Công nghệ kỹ thuật và Thuật toán xử lý tín hiệu cốt lõi

1. Công nghệ triệt tiêu nhiễu điện thế đất (Solution-ground Design)

Tại các bể phản ứng công nghiệp có gắn động cơ khuấy trộn, máy bơm chìm hoặc biến tần công suất lớn, dòng rò tiếp địa dung dịch là nguyên nhân chính gây trôi tín hiệu và sai số đo pH/ORP. Suntex PC-3310 được tích hợp cổng tiếp địa dung dịch chuyên dụng (Solution-ground), giúp trung hòa và loại bỏ hoàn toàn các xung nhiễu điện thế đất, bảo vệ cảm biến và mang lại giá trị đo trung thực.

2. Thuật toán làm mịn số liệu (Gradually Continuous Sample Measurements Average)

Thiết bị tích hợp thuật toán lọc số thông minh, tính toán giá trị trung bình từ các chu kỳ lấy mẫu liên tục để triệt tiêu các dao động tức thời do dòng chảy xoáy hoặc bọt khí va đập vào màng điện cực, tăng cường độ ổn định tín hiệu giám sát.

3. Hiệu chuẩn thông minh Multi-Cal và hồi quy tuyến tính

• Tự động nhận diện chuẩn dung dịch đệm: Tech Buffer và NIST Buffer.

• Hiệu chuẩn tối đa 3 điểm (Max. 3-point calibration), đường đặc tuyến hiệu chuẩn được tính toán chuẩn xác bằng thuật toán hồi quy tuyến tính (Linear regression).

• Cho phép truy xuất và hiển thị lại toàn bộ dữ liệu của lần hiệu chuẩn gần nhất (The last calibration data displayable), bao gồm hệ số góc (Slope, mV/pH @25°C), điện thế bất đối xứng (Asymmetry potential), độ nhạy (Sensitivity %) và độ xác định (Determination).

4. Bù trừ nhiệt độ tự động (Automatic Temperature Compensation - ATC)

Hệ thống cho phép lựa chọn linh hoạt cảm biến bù nhiệt độ điện trở NTC30K hoặc Pt1000, tự động hiệu chỉnh độ dốc Nernst của điện cực theo nhiệt độ dung dịch thực tế.

5. Tính năng tự động làm sạch cảm biến (Automatic Sensor Clean Function)

Tích hợp rơ-le điều khiển chu trình vệ sinh điện cực tự động với khoảng thời gian chu kỳ (Time interval) và thời gian xịt rửa có thể lập trình linh hoạt theo từng đặc thù nước thải bám bẩn.

6. Cấu hình điều khiển Relay và ngõ ra Analog linh hoạt

• 02 ngõ ra dòng cách ly độc lập (Two sets of isolated current output): Tín hiệu chuẩn công nghiệp DC 0/4~20mA với tải tối đa 500Ω, có thể tùy chọn gán cho giá trị pH/ORP hoặc nhiệt độ.

• 02 tiếp điểm Relay điều khiển có thể lập trình: Tùy chọn 4 chế độ cài đặt tiếp điểm giới hạn: Hi/Lo, Hi/Hi, Lo/Lo đi kèm thông số điểm đặt (Set-points) và độ trễ (Hysteresis) độc lập, tối ưu đóng cắt bơm định lượng hoặc van điện từ mà không gây rung giật tiếp điểm.

Tính năng chuyên biệt chỉ có trên model Suntex PC-3310-RS (PC-3310-RS Only)

Model cao cấp Suntex PC-3310-RS được nâng cấp toàn diện cho các hệ thống tự động hóa công nghiệp (SCADA/DCS/IoT):

• Hiển thị đồ họa linh hoạt: Giá trị đo có thể tùy chọn hiển thị dưới dạng số lớn (Figure display) hoặc biểu đồ thời gian thực (Chart display).

• Chế độ theo dõi xu hướng Trace Mode: Hiển thị trực tiếp đường cong biểu đồ xu hướng đo lịch sử với dải thời gian cài đặt linh hoạt từ 3 phút đến 4 tuần (Trace mode can display historical measured value curve from 3-minute to 4-week program), giúp kỹ sư đánh giá biến thiên quy trình trực tiếp trên màn hình mà không cần máy tính.

• Nhật ký sự kiện thông minh (Logbook function): Được trang bị bộ nhớ ghi lại toàn bộ lịch sử các tác vụ vận hành, biến động tín hiệu, cảnh báo lỗi và mất nguồn, phục vụ việc truy xuất nguồn gốc quy trình theo chuẩn QA/QC.

• Hiệu chuẩn mở rộng 5 điểm (Max. 5-point calibration): Hỗ trợ hiệu chuẩn nâng cao lên đến 5 điểm, cho phép người dùng tự định nghĩa dung dịch đệm (Customer definition buffer setting) và hiển thị trực quan đường cong chuẩn hóa (Calibration curve display).

• Truyền thông số công nghiệp RS-485: Trang bị đồng thời 01 ngõ ra tương tự (Analog output) và giao tiếp truyền thông số RS-485 chuẩn giao thức Modbus RTU, cho phép truyền dữ liệu khoảng cách xa về PLC, HMI, SCADA với khả năng chống nhiễu vượt trội.

• Chức năng hiệu chỉnh sản phẩm tại hiện trường (Product adjustment function for field correction): Cho phép bù sai lệch trực tiếp theo mẫu phân tích đối chứng phòng thí nghiệm mà không làm mất đường cong hiệu chuẩn chuẩn.

Bảng thông số kỹ thuật chi tiết Suntex PC-3310 & PC-3310-RS

Ứng dụng thực tế trong công nghiệp và phòng thí nghiệm (Applications)

Nhờ thiết kế bền bỉ và độ chính xác đo lường đạt tiêu chuẩn quốc tế, Suntex PC-3310 Series được ứng dụng rộng rãi trong các lĩnh vực:

• Xử lý nước và nước thải (Water & Wastewater Treatment): Trạm xử lý nước thải công nghiệp, nước thải y tế, hệ thống khử trùng Clo, kiểm soát pH bể phản ứng keo tụ tạo bông và trung hòa nước thải trước khi xả ra môi trường.

• Quy trình công nghiệp (Industrial Process): Giám sát liên tục nồng độ ion H+ và thế oxy hóa khử trong dây chuyền mạ điện, tẩy rửa bề mặt kim loại, tháp làm mát (Cooling Tower) và lò hơi.

• Công nghiệp hóa chất (Chemical Process): Kiểm soát quá trình tổng hợp hóa chất, pha chế dung dịch axit/bazơ, phản ứng oxy hóa khử trong điều kiện nhiệt độ và áp suất khắc nghiệt.

• Hệ thống tháp hấp thụ (Scrubber Systems): Giám sát và điều khiển tự động quá trình trung hòa khí thải độc hại (SOx, NOx, HCl...) bằng dung dịch kiềm, bảo vệ màng lọc và đáp ứng tiêu chuẩn phát thải khí.

• Hóa sinh và lên men (Biochemistry): Giám sát ổn định môi trường nuôi cấy vi sinh, quy trình công nghệ sinh học và sản xuất thực phẩm/dược phẩm đòi hỏi sự khắt khe về vô trùng và ổn định chỉ số pH.

• Bảo vệ môi trường (Environmental Protection): Các trạm quan trắc tự động liên tục chất lượng nguồn nước mặt, nước sông ngòi, hồ chứa và hệ thống thoát nước lưu vực đô thị.

Phụ kiện đi kèm và Tùy chọn cấu hình hệ thống

• Phụ kiện tiêu chuẩn theo máy: Bộ giá đỡ gá lắp tủ điện (Panel mounting brackets), ốc vít siết cố định, gioăng cao su làm kín chuẩn IP65 mặt trước, sách hướng dẫn lắp đặt và cài đặt kỹ thuật.

• Điện cực pH/ORP công nghiệp tương thích: Tùy chọn các dòng điện cực thủy tinh hoặc điện cực màng phẳng thân PPS/PVDF chịu hóa chất của Suntex hoặc các hãng tiêu chuẩn quốc tế có cổng kết nối cáp BNC / tiếp địa Solution-ground.

• Cảm biến bù nhiệt: Tích hợp đầu dò nhiệt độ Pt1000 hoặc NTC30K dạng rời hoặc tích hợp nguyên khối trong thân điện cực pH.

• Giá đỡ và phụ kiện làm sạch: Vỏ bọc điện cực chuyên dụng ngập chìm (Immersion pipe), giá đỡ gắn đường ống dòng chảy (Flow-through chamber), hệ thống van khí nén hoặc bơm xịt rửa tự động làm sạch bề mặt cảm biến.

• Dung dịch chuẩn pH: Bộ dung dịch chuẩn chính hãng Tech Buffer (pH 4.01, 7.00, 10.00) và NIST Buffer (pH 4.01, 6.86, 9.18).

Hướng dẫn sử dụng và Quy trình hiệu chuẩn cơ bản

1. Đấu nối hệ thống an toàn: Ngắt toàn bộ nguồn điện trước khi thao tác mở nắp đấu dây. Kết nối cáp đồng trục điện cực vào cầu đấu tín hiệu pH/ORP, đấu nối chân cảm biến nhiệt độ (NTC30K hoặc Pt1000), kết nối dây tiếp địa dung dịch (Solution-ground) vào cọc nối quy định để kích hoạt mạch chống nhiễu.

2. Cấu hình thông số ban đầu: Bật nguồn thiết bị, truy cập menu hệ thống bằng mật khẩu kỹ thuật. Chọn đơn vị đo (pH hoặc ORP), chế độ bù nhiệt tự động (ATC), cài đặt ngưỡng điều khiển Relay 1 / Relay 2 (Hi/Lo) và dải tương ứng cho ngõ ra dòng 4~20mA.

3. Thực hiện hiệu chuẩn (Multi-Cal Calibration):

   • Rửa sạch điện cực bằng nước cất và thấm khô nhẹ bằng khăn giấy chuyên dụng không để lại xơ.

   • Nhúng điện cực và đầu dò bù nhiệt vào dung dịch đệm chuẩn đầu tiên (ví dụ pH 7.00 hoặc 6.86). Nhấn phím Cal, thiết bị tự động nhận diện giá trị đệm và ổn định giá trị.

   • Tiếp tục lặp lại thao tác với điểm thứ hai (pH 4.01) và điểm thứ ba (pH 10.00 hoặc 9.18).

   • Thiết bị sẽ tự động tính toán hệ số góc (Slope) và điện thế bất đối xứng (Zero Offset). Nếu màn hình hiển thị Slope đạt trên 95% và Offset nằm trong giới hạn cho phép, nhấn Enter để lưu cấu hình.

4. Vận hành và giám sát: Đưa điện cực vào vị trí gá lắp trên đường ống hoặc bể chứa. Bật tính năng lấy mẫu trung bình liên tục để ổn định tín hiệu hiển thị. Trên model PC-3310-RS, bật chế độ Trace Mode để theo dõi đồ thị xu hướng thời gian thực.

Vì sao nên chọn Suntex PC-3310 / PC-3310-RS cho hệ thống của bạn?

• Độ tin cậy đo lường chuẩn công nghiệp: Triệt tiêu hoàn toàn rủi ro sai số nhờ công nghệ tiếp địa dung dịch và tính năng tự động bù nhiệt độ chính xác cao.

• Độ bền bỉ trước môi trường ăn mòn: Tiêu chuẩn IP65 (NEMA 4X) ngăn chặn triệt để hiện tượng ngưng tụ hơi ẩm, khí axit thâm nhập làm chập cháy bo mạch điều khiển.

• Tối ưu hóa chi phí vận hành: Tính năng tự động rửa cảm biến giúp kéo dài tuổi thọ điện cực và giảm thiểu hơn 70% thời gian bảo dưỡng thủ công của kỹ thuật viên.

• Khả năng tích hợp hệ thống linh hoạt: Hỗ trợ đầy đủ từ tín hiệu analog công nghiệp kép 4-20mA đến truyền thông mạng số RS-485 Modbus, dễ dàng tích hợp vào mọi hệ thống SCADA/DCS hiện đại.
